AutoLANDSCAPE: Gerando a volumetria dos itens no desenho de CAD

Autor: Paulo Eduardo Bracher Jr. - Data: 02/05/2007

Muitas vezes, os usuários do AutoLANDSCAPE precisam gerar a volumetria do seu projeto no CAD e, para isso, é necessário que as plantas e demais itens também estejam em 3D.

O AutoLANDSCAPE possui uma biblioteca com dezenas de blocos tridimensionais que podem ser inseridos em seu desenho usando o recurso de troca de desenhos.

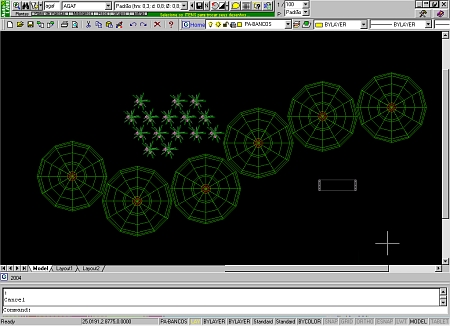

Na figura acima, o desenho está com as plantas bidimensionais. Para alterá-las use o botão troca desenhos

e aperte .

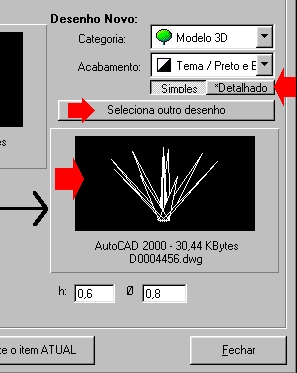

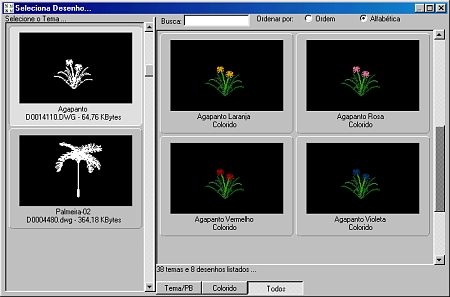

Nesta tela, clique na caixa "Desenhos para a Categoria", selecione "Modelo 3D" e em "Aplicar definições em todos...". Se desejar, você pode clicar no botão "*Detalhado" para usar blocos mais elaborados ou mesmo trocar os desenhos.

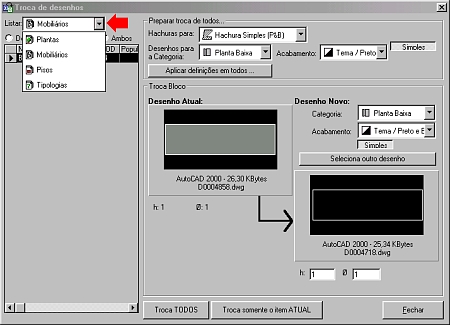

Em cima, à esquerda, clique em "Listar" e selecione os demais tipos de itens, caso não haja apenas plantas no seu desenho. No nosso caso, há um banco.

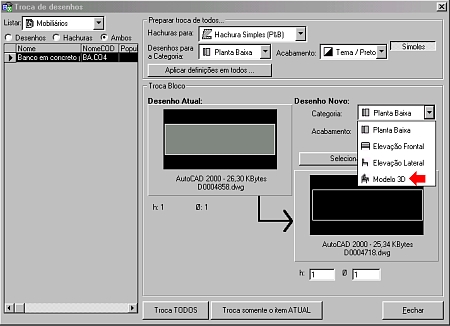

Clique em "Categoria" e selecione "Modelo 3D". Selecione outra cor, se desejar.



Agora, clique em "Troca TODOS".

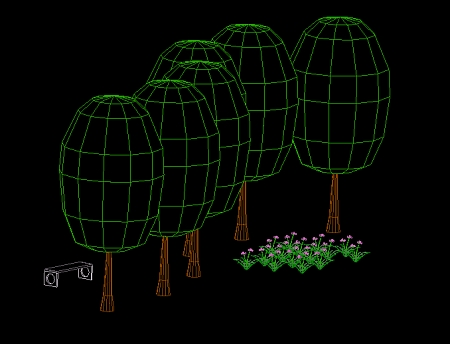

O desenho, agora, está em 3D. Escolha uma vista isométrica no menu View > 3D Views, ou use os comandos ORBIT ou DVIEW para escolher outra vista.

Depois de trocados os desenhos das plantas, você pode melhorar a apresentação destes usando os comandos HIDE, SHADE ou mesmo o RENDER.



Bom trabalho!
