FEVEREIRO - CAD: Criando um estilo de plotagem

Autor: Gustavo Soares - Data: 05/01/2007

Você pode configurar o estilo de plotagem no CAD. Para isso, basta definir cor, espessura, tipo de linha e salvar essas informações como referência sempre que for imprimir.

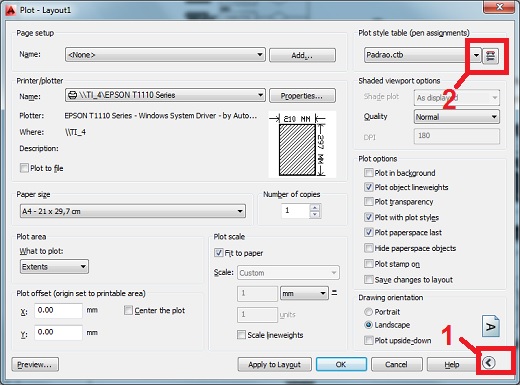

Clique no botão Plot, ou digite o comando, na tela Plot:

1) Clique para expandir a janela caso ela não esteja expandida.

2) Clique no botão Edit para abrir a tela "Plot style table"

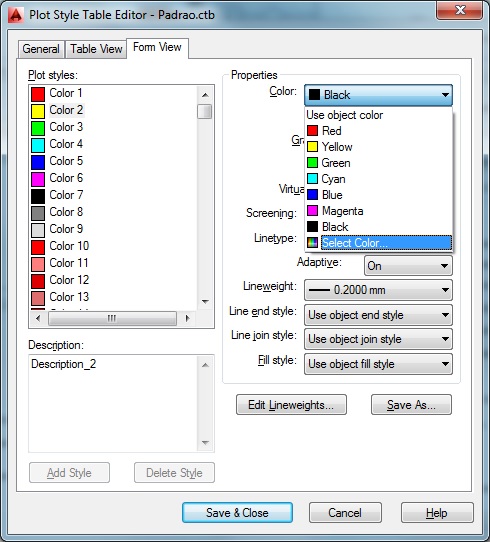

Opções da Caixa de Diálogo Plot Style Table Editor

Color: Indica com que cor o objeto será efetivamente impresso.

Dither: Permite aproximar as cores do desejado em impressões coloridas.

Grayscale: Converte a cor do objeto em um tom de cinza.

Pen Number: Indica a pena usada para plotar objetos com essa cor. Disponíveis penas na faixa de 1 a 32. O padrão é deixar no Automático. Esta configuração tem mais sentido em plotters de penas.

Virtual Pen: Indica uma pena virtual quando você usa um plotter que não seja de penas.

Screening: Indica a intensidade da cor, ou seja, determina a quantidade de tinta que será lançada pela impressora durante a impressão. Valores variam de 0 a 100, em que 100 corresponde a plotagem normal que você está habituado. Valores menores economizam tinta durante impressões de teste ou quando deseja um efeito especial na plotagem.

Linetype: Tipo de linha usada na plotagem. O padrão é Use Object Linetype, ou seja, deixar que a definição do tipo de linha seja feita no próprio desenho.

Adaptive: Ajusta a escala do tipo de linha.

Lineweight: Indica a espessura do traço durante a plotagem.

Line End Style: Define como será o acabamento das extremidades das linhas desenhadas.

Line Join Style: Define como será o acabamento de união de linhas.

Fill Style: Indica como serão preenchidos as áreas de sólidos em cores.

Add Style: Cria uma nova tabela de estilos em Estilos Nomeados.

Delete Style: Apaga uma tabela de estilos existente.

Edit Lineweights: Permite editar as espessuras de linhas disponíveis.

Save As: Salva as configurações ativas como um novo arquivo *.ctb ou *.stb.
