HydroLANDSCAPE: Como configurar a exibição das unidades de medida.

Autor: Inácio Arantes M. P. Júnior - Data: 04/07/2013

Quando estamos desenvolvendo um projeto de irrigação, as unidades de medida são fundamentais para consulta dos dados de itens e componentes do projeto, e para os cálculos hidráulicos.

Cada empresa que desenvolve itens para irrigação tem um catálogo de seus itens, e dependendo da empresa, os dados do sistema de medida podem variar, ou seja, nem sempre as empresas utilizam o sistema de medida padrão, assim como cada projetista pode estar acostumado a utilizar sistemas de medidas diferentes das apresentadas.

O HydroLANDSCAPE utiliza as medidas padrão de cada sistema, ou seja, no caso do sistema de medida de distância, o HydroLANDSCAPE utiliza os dados em metros, no caso do sistema de pressão, o programa utiliza o Kilopascal, e o mesmo vale para todos os sistemas de medidas cadastrados.

O HydroLANDSCAPE utiliza o sistema de medida padrão para converter os valores para outras unidades dentro do mesmo sistema. No HydroLANDSCAPE 2009, nas telas de seleção de itens os dados eram exibidos sempre no sistema de medida padrão, o que dificultava o trabalho de alguns projetistas que estavam acostumados com sistemas de medida diferentes do exibido. No HydroLANDSCAPE 2012 existe uma nova configuração* que é a unidade de exibição, ou seja, para cada tela de seleção de itens, os dados do item serão exibidos na unidade que o projetista definiu para exibição, já com os valores convertidos.

Para configurar a unidade de exibição das unidades de medida no Sistema AuE Paisagismo 2012, abra a tela principal do sistema, observe a parte superior da tela ao lado direito, abaixo do botão fechar estão as opções de configuração do sistema.

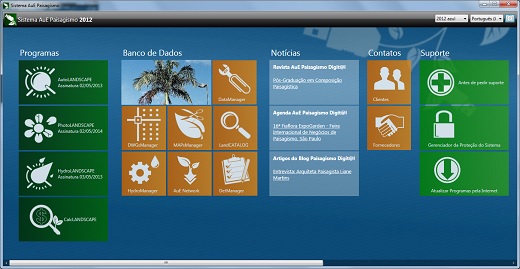

Tela do Sistema AuE Paisagismo 2012




Botões de configuração



Os botões de configuração são:

1) Caixa de Seleção de Temas: Nesta opção é possível mudar o tema (plano de fundo) de todo o Sistema AuE Paisagismo 2012.

2) Caixa de Seleção de Idioma: Nesta opção é possível alterar o idioma do Sistema AuE Paisagismo 2012.

3) Botão de Configuração de Sistemas de Exibição: Nesta opção é possível configurar os sistemas de exibição para cada sistema de medida.

Para mudar o sistema de exibição de medidas devemos clicar na opção 3, será aberta a tela de configuração.


Tela de configuração de unidades de exibição



Perceba que para cada unidade de medida existe uma unidade de exibição, que vem configurada como a unidade padrão. Para alterar a unidade de exibição para cada sistema de medida basta selecionar a unidade desejada na lista a esquerda da tela, clicar na caixa de seleção de unidade de exibição, selecionar a unidade desejada e clicar no botão Salvar.

No exemplo abaixo será mostrada a tela de seleção de aspersores do HydroLANDSCAPE com as unidades de medida de distância configurada como metro, e a unidade de pressão configurada como kilopascal.




Já neste próximo exemplo será mostrada a mesma tela de seleção de aspersores com o sistema de medida de distância configurado como centímetros e a unidade de pressão configurada como bar:




Perceba que as unidades de pressão mínima (p1) e pressão máxima (p2) no primeiro exemplo estão sendo mostradas na unidade padrão (kpa - kilopascal), já no exemplo 2 estão sendo exibidas na unidade bar. Já os dados de distância mínima de alcançe do raio (d1) e distância máxima de alcançe do raio (d2) no primeiro exemplo esta sendo mostrada em metros, já no exemplo 2 esta sendo exibida em centímetros.

Esta nova opção de configuração facilita o trabalho do projetista independente de qual unidade ele esteja trabalhando, tanto para seleção de itens como para correção dos cálculos hidráulicos.

*Esta opção de configuração foi implementada a partir do update 2.0.0.5 do HydroLANDSCAPE 2012.
Lembre-se sempre de manter seu software atualizado.
