VisualPlan 2018: Como exportar imagens de seu projeto

Autor: Camila Innocêncio - Data: 16/05/2018



Existem inúmeras formas de apresentar os projetos de paisagismo, como por exemplo utilizando pranchas em formato ".pdf" ou impressas, desenhos a mão, vídeos, mas sem dúvidas uma das formas mais eficazes e fáceis de se apresentar os projetos de paisagismo é por meio de imagens. Utilizá-las permite o envio para o cliente por diversos canais e não é necessário um programa específico para que se possa visualizá-la.

Neste tutorial, veremos como exportar imagens da planta baixa e da visualização 3D de seu projeto paisagístico utilizando o VisualPLAN.

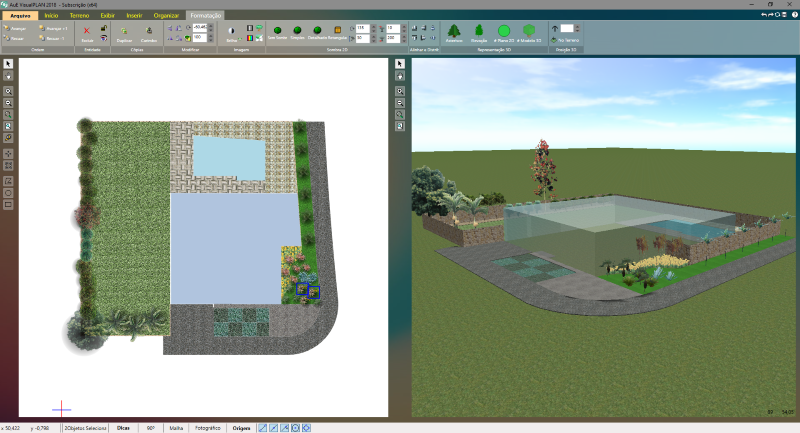

Com o projeto aberto na tela do VisualPLAN, temos inicialmente a visualização padrão da planta baixa humanizada no lado esquerdo e do 3D no lado direito.

 Visualização padrão da planta baixa humanizada e do 3D


Visualização padrão da planta baixa humanizada e do 3D.

Para exportar a planta baixa existem duas formas: a primeira seria criar uma prancha e exportá-la em formato de imagem. Para isto basta clicar na aba "Exibir" e clicar na opção "Papel". Em seguida crie sua prancha definindo o tamanho do papel e a escala mais adequada a ser utilizada.

Criação da prancha


Criação da prancha.

Posteriormente, na aba "Arquivo" selecione a opção "Exportar imagens".

Selecione a opção "Exportar imagens"


Selecione a opção "Exportar imagens".

Na aba "Conteúdo", escolha a opção "Páginas" para exportar a prancha com a planta baixa humanizada em formato de imagem, ou em "Área de trabalho 2D", para exportar somente a imagem da planta baixa sem a o formato da folha ao redor.

Escolhendo o conteúdo


Escolhendo o conteúdo.

Em seguida, ajuste a qualidade desejada e a resolução na qual a imagem deverá ser gerada.

Ajustando a qualidade da imagem


Ajustando a qualidade da imagem.

Feitas as configurações, clique em "Exportar imagens"

Exportando imagens


Exportando imagens.

Uma nova janela será aberta, e nela deve-se nomear o arquivo e escolher o local onde este deverá ser salvo.

Salvando o arquivo


Salvando o arquivo.

Para obter as imagens da visualização em 3D de seu projeto com uma qualidade superior, devemos realizar um procedimento um pouco diferente. Na aba "Organizar", clique em "Render".

Abrindo o "VisualRender"


Abrindo o "VisualRender".

Aguarde enquanto o projeto é renderizado, e na tela de configuração que será exibida em seguida, defina quais parâmetros de qualidade e desempenho devem ser utilizados.

Definindo parâmetros de qualidade e desempenho


Definindo parâmetros de qualidade e desempenho.

Na parte inferior da tela do "VisualRender", existem ajustes que podem ser efetuados antes de gerarmos a imagem, como por exemplo, percentual de nuvens no céu e a hora do dia, para determinar a posição das sombras. Feitas as configurações, clique em "Fotografar".

Selecionando a opção "Fotografar"


Selecionando a opção "Fotografar".

No lado direito da tela, temos a possibilidade de aplicar efeitos na imagem. Por último, escolha o ângulo de visualização desejado e clique em "Fotografar".

Aplicando efeitos e selecionando a opção "Fotografar"


Aplicando efeitos e selecionando a opção "Fotografar".

Para finalizar, a tela para definirmos o nome e o local onde o arquivo deve ser salvo será novamente aberta. Faça estas definições e você terá boas imagens de seu projeto!

Salvando a imagem


Salvando a imagem

Vídeo Tutorial:
