VisualPLAN: Limpando o desenho no AutoLANDSCAPE para que o mesmo abra corretamente no VisualPLAN.

Autor: Milayne Ferraz - Data: 15/01/2020

Abrir o projeto corretamente no VisualPLAN direto do AutoLANDSCAPE algumas vezes pode ser uma tarefa trabalhosa. O programa lê o projeto com alguns critérios. Por isso, hoje iremos aprender como abrir o projeto, fazendo apenas alguns ajustes para deixar o desenho mais leve e com fácil entendimento para o programa!

Com o AutoLANDSCAPE aberto e com o projeto no autocad, iremos fazer algumas verificações. Veja como o projeto as vezes pode estar confuso, com mais de um desenho, causando confusão ao abrir, com propiedades que não são do AutoLANDSCAPE logo não abrem no visualpan, e assim, ao abrir no mesmo, fica confuso, e o propio programa não consegue identificar e intrepretar como deve prosseguir.

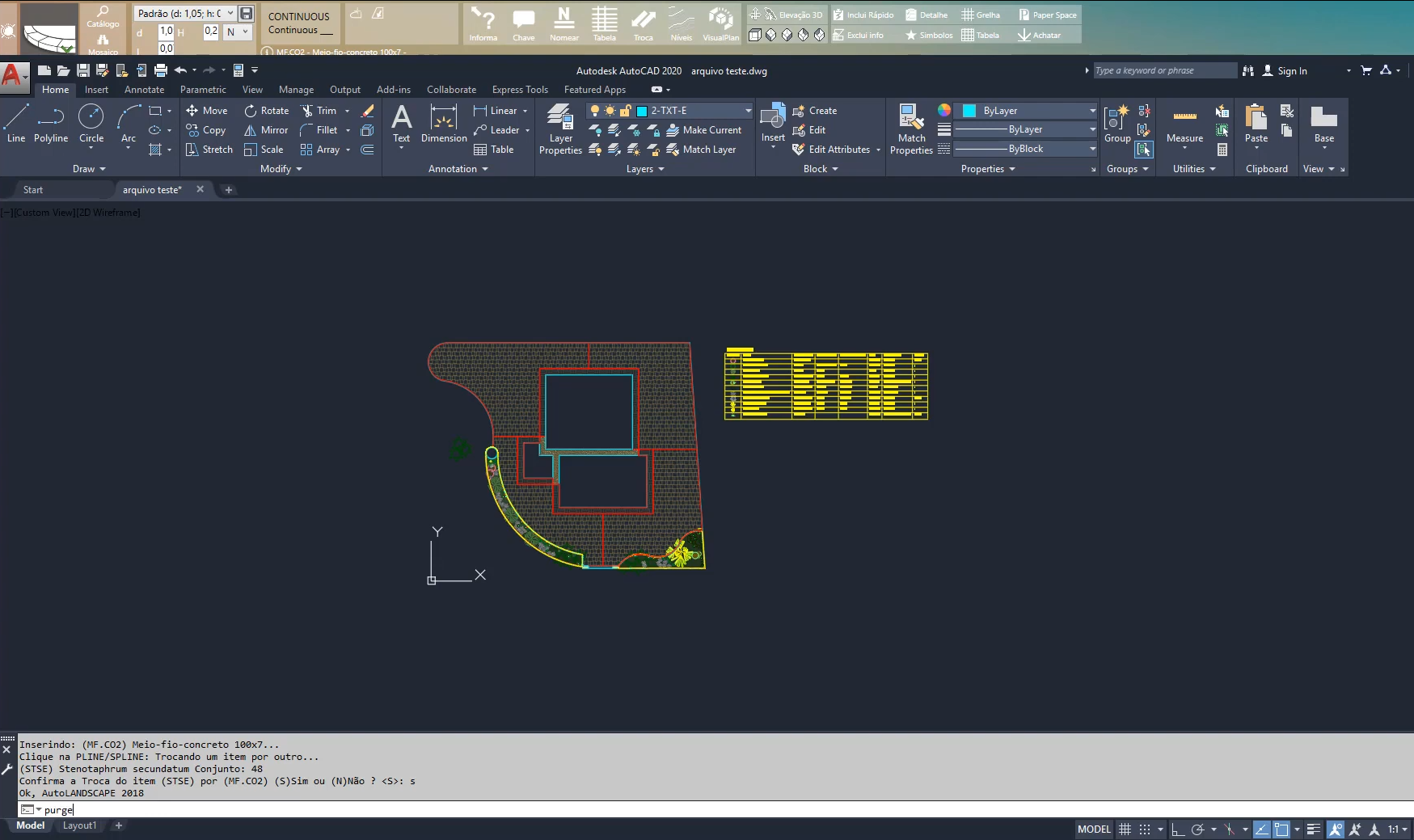

Projeto confuso no AutoLANDSCAPE


Projeto confuso no VisualPLAN.

Para fazermos com que o projeto abra corretamente, é necessário algumas mudanças.

O desenho deve estar em metros. É a unidade de medida que o programa lê.
Para isto, faça uma linha guia para identificar a unidade que o desenho provavelmente está.
Depois, basta ir em Formatar > Configuração do desenho. Na caixa de diálogo cnfiguração do desenho, clique na guia unidades. Altere as unidades de desenho para metro.
O desenho deve estar próximo da origem. Assim abrirá no centro.
Para isto, arraste o desenho para proximo do eixo xy.
O desenho irá abrir corretamente se não tiver mais de um desenho, pois pode confundir o programa.
Utilize o comando zoom extends para ver se tem mais coisas no desenho. Para isto digite z e aperte eter, em seguida e e aperte enter. Se tiver mais coisas no espaço do desenho que não são úteis, apague.
O programa lê polilines, para isso todas as linhas devem virar polilines.
Para isto, utilize o comando pedite, clique nas linhas que virarão polilines e aperte enter.
Areas abertas causam confusão no programa, logo é necessário transformar essas áreas em microáreas.
Para isto, divida em áreas menores com polilines.

Por fim, é valido utilizar um comando que chama purge, que limpa o desenho.]
Para isso, basta digitar purge, em seguida purge all, e pronto!

Com essas modificações, certamente o seu projeto irá abrir sem maiores dificuldades como o do exemplo!

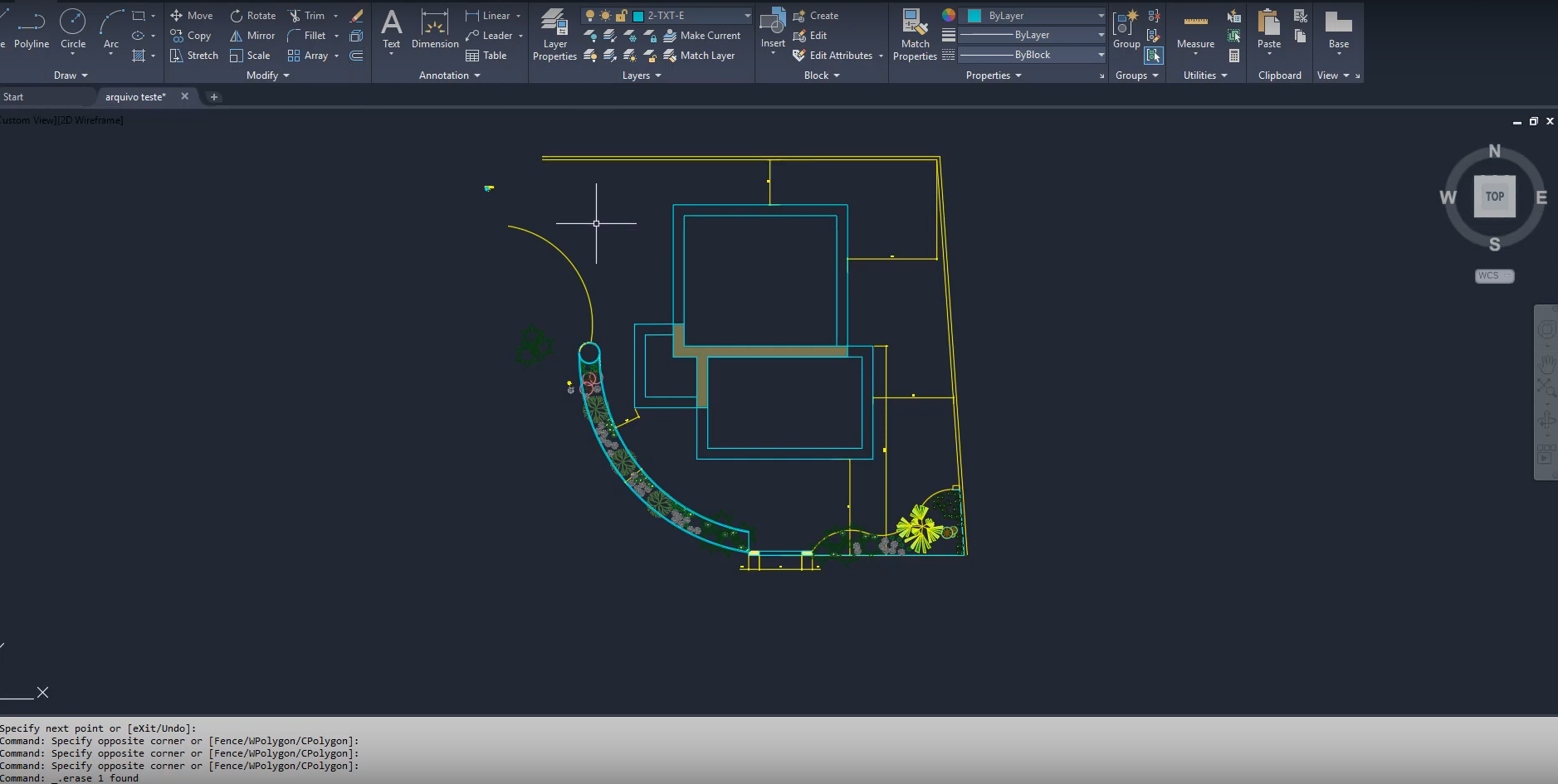

Projeto correto no AutoLANDSCAPE


Projeto correto no AutoLANDSCAPE.

Projeto correto no VisualPLAN


Projeto correto no VisualPLAN.

Vídeo Tutorial:

Confira abaixo o vídeo com o passo-a-passo.
