HydroLANDSCAPE 2012: Distribuição automática de aspersores e tolerância

Autor: Rafael Paulo Lino - Data: 05/02/2014



OHydroLANDSCAPE possui várias opções para que o projetista distribua os aspersores no projeto com total liberdade.

Uma opção prática é a distribuição automática. Com esta opção o trabalho do projetista torna-se muito mais ágil.



Para ilustrar este artigo, vamos considerar o tereno da imagem abaixo, um simples retângulo de 32m x3,6m:



Vamos utilizar um aspersor 1804, com o conjunto de bocais 12, como na imagem abaixo:



Vamos utilizar um aspersor 1804, com o conjunto de bocais 12, como na imagem abaixo:



Neste exemplo, o HydroLANDSCAPE posicionou 20 aspersores reduzindo o espaçamento de 3,6m para 3,54m para obter um espaçamento constante entre os aspersores.

Porém, esta distribuição padrão pode ser alterada se a tolerância de espaçamento for alterada nas configurações do programa.

Para ilustrar este exemplo, vamos alterar a tolerância padrão do programa de 10% para 20%, ou seja para um raio de 3,6m será aceitável o espaçamento de até 3,6m + 20% = 4,32m.

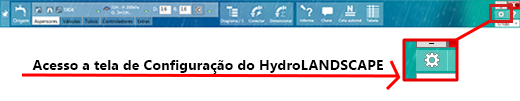

Acesse a tela de configuração do HydroLANDSCAPE, clicando no botão indicado na figura abaixo:



Na tela de configuração siga os seguintes passos:
1- Selecione Opções de desenho
2- Selecione a aba Desenhos
3- Altere o valor da caixa Tolerância para 20
4- Coloque um nome para esta configuração, para que seja mais fácil alternar entre diferentes tolerâncias chamei meu arquivo de AutoCAD 20%, no seu caso pode ser simplesmente Tolerância 20%
5- Clique no disquete para salvar a configuração
6- Clique em "OK" para sair da tela de configuração aplicando as alterações.



Configuração feita, podemos repetir a distribuição e agora obteremos um resultado um pouco diferente:



Na figura acima deixei as duas distribuições para facilitar a comparação.

Na distribuição com 10% de tolerância, o espaçamento ficou em 3,53m e foram utilizados 20 aspersores.

Na distribuição com 20% de tolerância, o espaçamento ficou em 3,97m (menor que o limite de 4,32m dos 20%) e foram utilizados 18 aspersores, ou seja, o projeto ficou mais barato.

Com uma tolerância maior, o HydroLANDSCAPE distribui utilizando um espaçamento maior. O critério é do projetista. Apesar de ser uma grande ferramenta, o HydroLANDSCAPE não substitui o profissional qualificado e experiente !

Até a próxima !
