HydroLANDSCAPE: Trabalhando com cotas

Autor: Inácio Arantes M. P. Júnior - Data: 15/09/2014

Ao projetar a irrigação de projetos de paisagismo, muitas vezes nos deparamos com áreas irregulares e níveis diferentes dentro de um terreno, como por exemplo um talude.

Normalmente utilizamos um programa de CAD para fazer o projeto de irrigação, e trabalhamos em planta baixa, com a visão do topo.

Se o projetista não estiver ciente, ou não ficar atento aos detalhes do projeto, como por exemplo as curvas de nível, pode acabar errando os cálculos, mesmo utilizando o HydroLANDSCAPE.

O ideal é sempre visitar a obra e detalhar no projeto as cotas do terreno, caso as mesmas não estejam detalhadas no projeto de paisagismo.

No HydroLANDSCAPE, ao dimensionar o projeto poderemos indicar as cotas dos aspersores, este é um processo extremamente importante, pois caso o dimensionamento seja realizado sem levar as cotas em consideração, o projeto não estará correto e não irá funcionar corretamente.

Como exemplo utilizaremos um projeto de uma residência , onde o setor A3 está em um talude de 2 metros de altura.

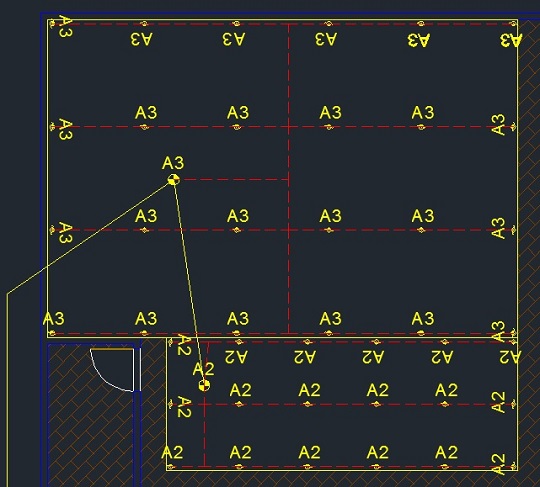

HydroLANDSCAPE: Projeto de irrigação


HydroLANDSCAPE: Projeto de Irrigação



Ao clicar no botão Dimensionar da barra do HydroLANDSCAPE será aberta a tela de Dimensionamento, é nesta tela que o programa faz os cálculos hidráulicos.

Na tela de Dimensionamento, selecione um aspersor, do lado direito da tela você verá os dados do aspersor e o campo Cota, basta digitar o valor da altura e clicar no botão Salvar ao lado.

HydroLANDSCAPE: Tela de Dimensionamento


HydroLANDSCAPE: Tela de Dimensionamento



O usuário deverá fazer isso para cada aspersor do projeto, porém esta informação só é válida na tela de Dimensionamento, estes dados não serão salvos no desenho do CAD, ou seja, toda vez que o usuário voltar na tela de Dimensionamento terá que digitar os valores da cota novamente para cada aspersor.

Este procedimento pode ser demorado, dependendo do tamanho do projeto. Poderemos utilizar um outro recurso, que é digitar o valor da altura diretamente no eixo Z de cada aspersor, diretamente do CAD, desta forma quando o HydroLANDSCAPE ler o desenho do projeto para fazer o Dimensionamento, o valor da cota de cada aspersor já estará atribuído.

HydroLANDSCAPE: Alterando o valor do eixo Z do aspersor


HydroLANDSCAPE: Alterando o valor do eixo Z do aspersor



Existe uma observação quanto a este procedimento, ele deve ser realizado apenas depois de conectar a tubulação, pois quando alteramos o eixo Z "movemos" o aspersor de lugar.

Embora na visão do topo ela pareça normal, quando visualizamos o desenho pela visão de "frente", ou em 3D, veremos que o aspersor está em um plano diferente dos demais, se o usuário tentar conectar a tubulação, pela visão do topo, ele ficará desconectado.

Veja o mesmo projeto em visões diferentes, de topo (Figura 1) e frente (Figura 2) nas imagens abaixo e repare que na visão de frente, os pontos em amarelo são os aspersores.

HydroLANDSCAPE: Projeto em planta baixa visualizado do topo


Figura 1: Projeto em planta baixa visualizado do topo



HydroLANDSCAPE: Projeto em planta baixa visualizado de frente


Figura 2: Projeto em planta baixa visualizado de frente



Podemos notar que na Figura 2 existem 3 pontos (aspersores) que não estão no mesmo plano do projeto. Estes 3 pontos são exatamente os 3 aspersores que tiveram seu eixo Z alterados para 2 metros.


Compartilhar:


Anterior Próximo

Softwares para paisagismo e irrigação.

Comentar
Nome:
E-mail:
Comentário:
Avalie está matéria:



1 - Autor: Leonardo - Data: 13/10/2014 22:22:42

Caso o bombeamento do sistema esteja um plano mais elevado em relação as aspersores poderemos fazer o mesmo botando valores com sinal negativo? Ex.: Terreno com declive e vários platôs.


AuE Responde: Prezado Leonardo, correto. Para qualquer indicação de nível você pode usar números negativos, ou pode começar o nível 0 (zero) no ponto mais baixo do sistema, ou pode usar as cotas referentes ao nível do mar e todas serão maiores que 0 (zero). O importante é indicar as diferenças para que o programa considere ganhos e/ou perdas de pressão na tela de dimensionamento.
